リビルト製造工程
セルモーター編
@ コアの状態を確認する
部品の欠損や破損を目視点検
![コアの状態を確認する](images/re_m_1.png)
![](images/re_arr.png)

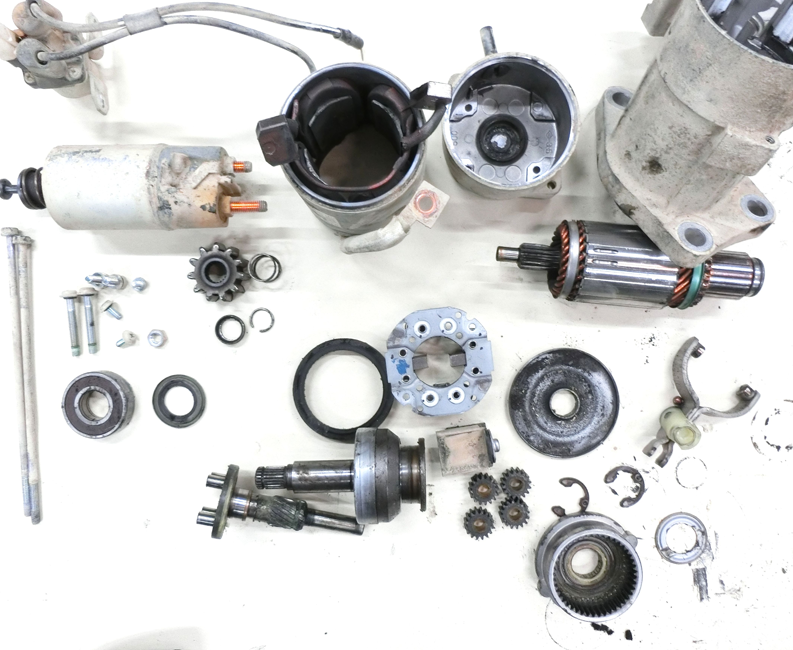

A 分解する
![分解する](images/re_m_2.png)
![](images/re_arr.png)
B 部品の洗浄及び下準備
大まかに洗浄します
![部品の洗浄及び下準備](images/re_m_3.png)
ジェット洗浄
ジェット洗浄で細かい汚れまで
きれいに落とします
油汚れやすす汚れを落とします
![ジェット洗浄](images/re_m_4.png)

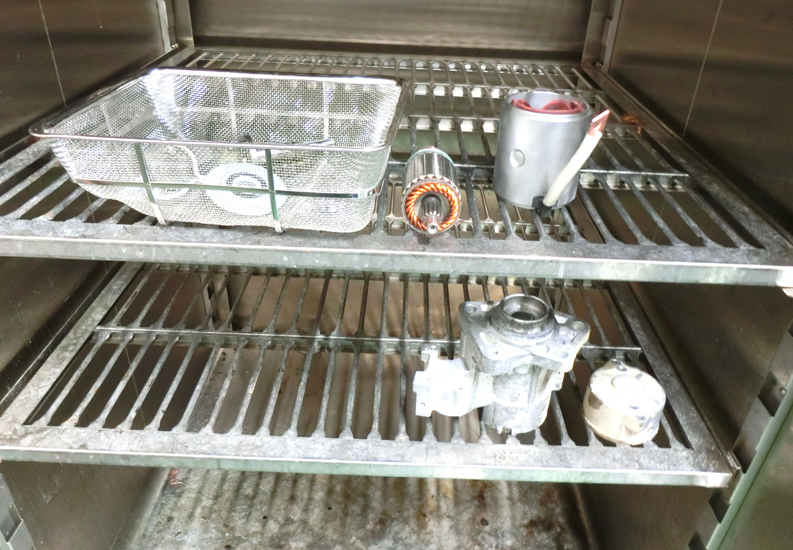

乾燥機で乾燥
![乾燥機で乾燥](images/re_m_5.png)
サンドブラスト処理
ジルコンビーズを使用しています

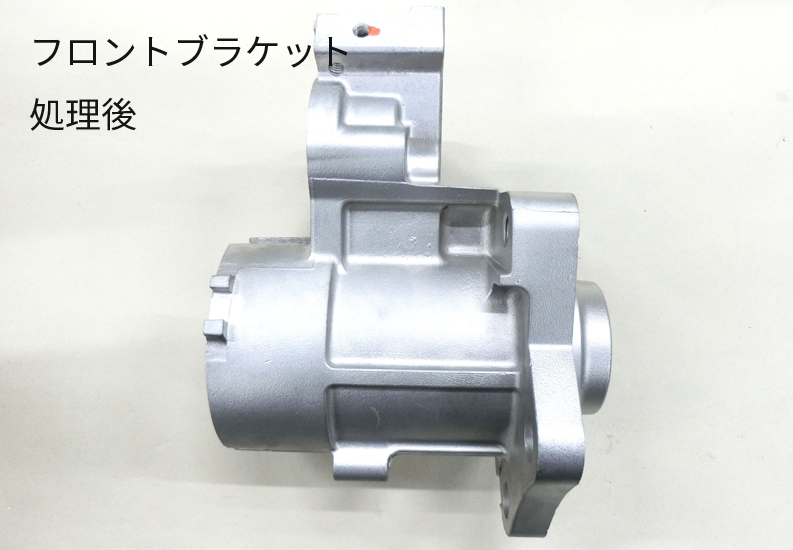

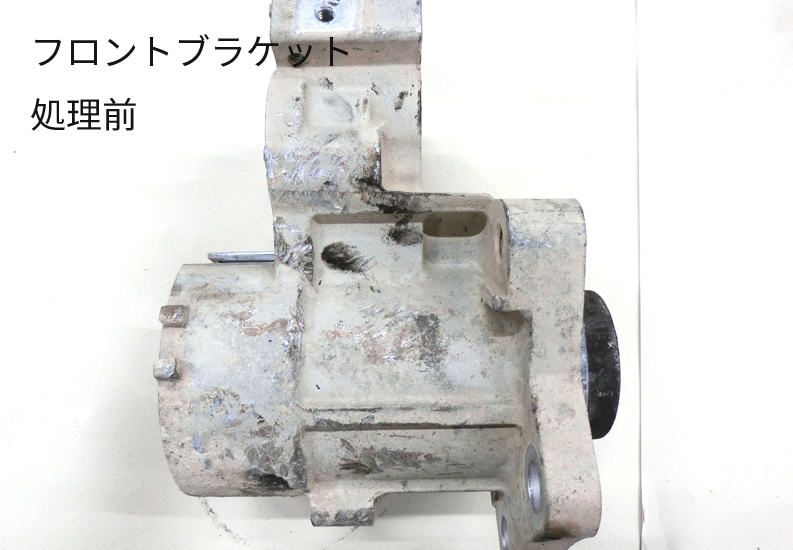

![フロントブラケット サンドブラスト研磨処理前](images/re_m_6.png)
![フロントブラケット サンドブラスト研磨処理後](images/re_m_7.png)

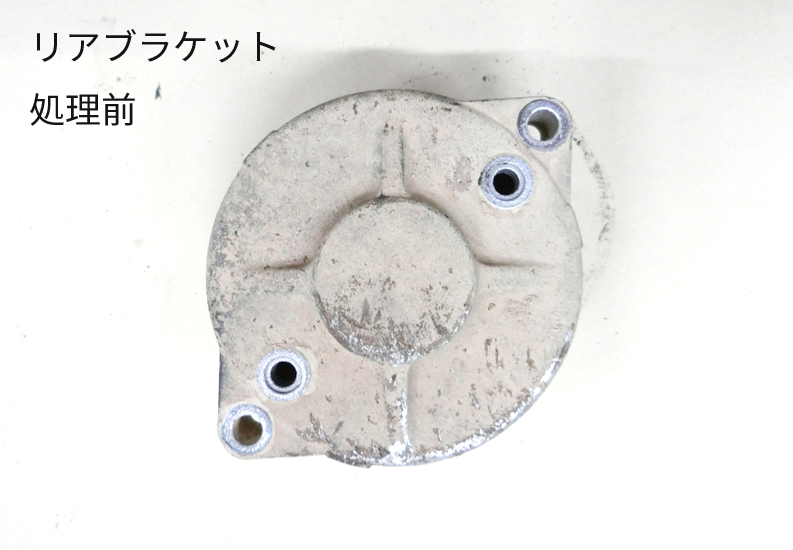

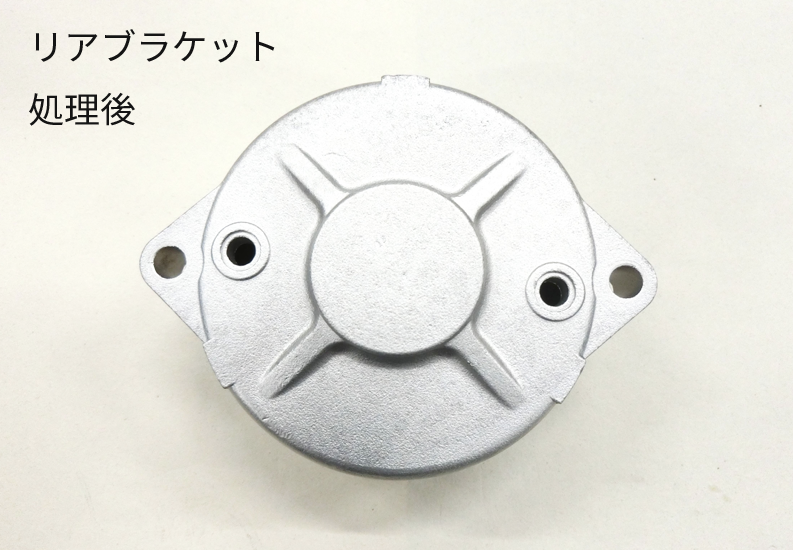

![リアブラケット サンドブラスト研磨処理前](images/re_m_8.png)
![リアブラケット サンドブラスト研磨処理後](images/re_m_9.png)
ヨーク処理
ブラシ交換、塗装

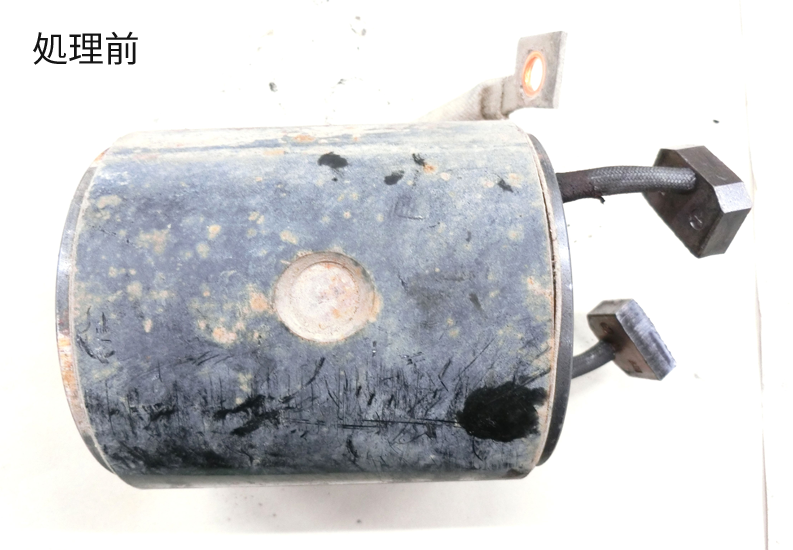

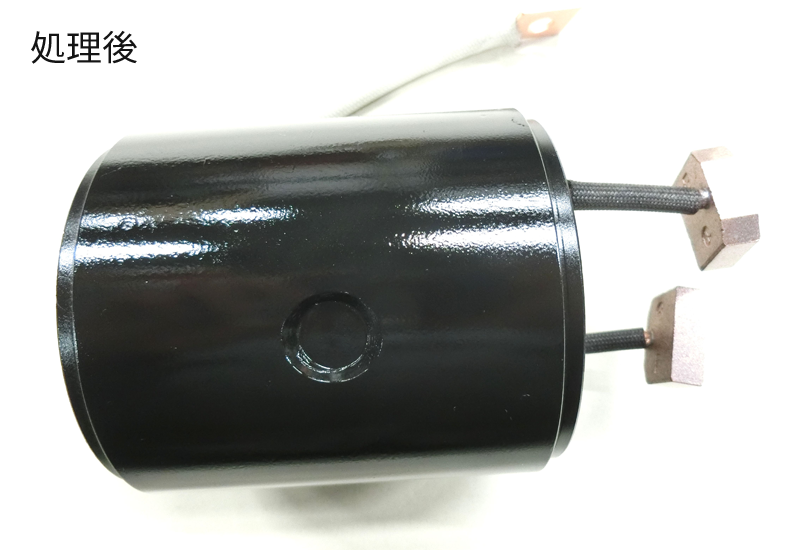

![ヨーク処理前](images/re_m_10.png)
![ヨーク処理後](images/re_m_11.png)
![](images/re_arr.png)

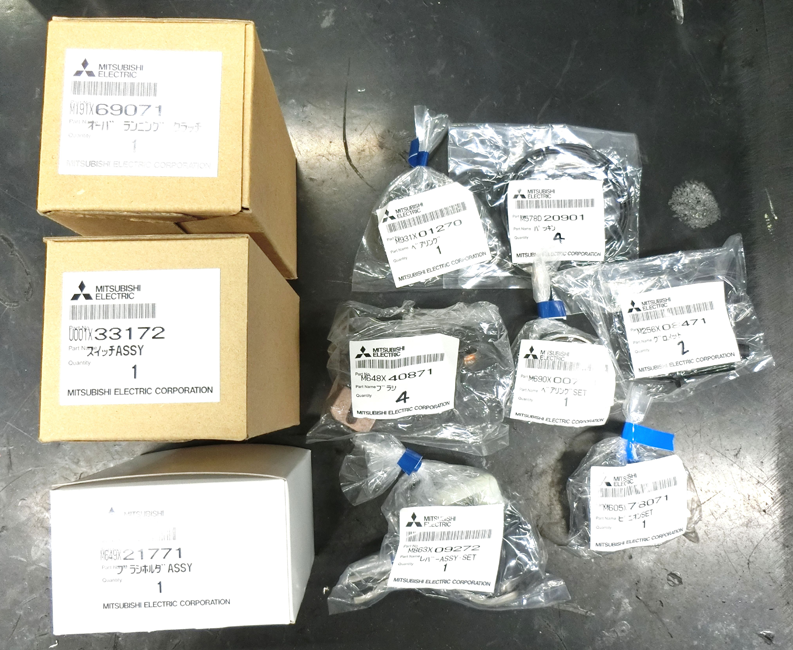

C 交換部品
純正パーツを使用し
品質最優先で修理しています
![交換部品](images/re_m_12.png)

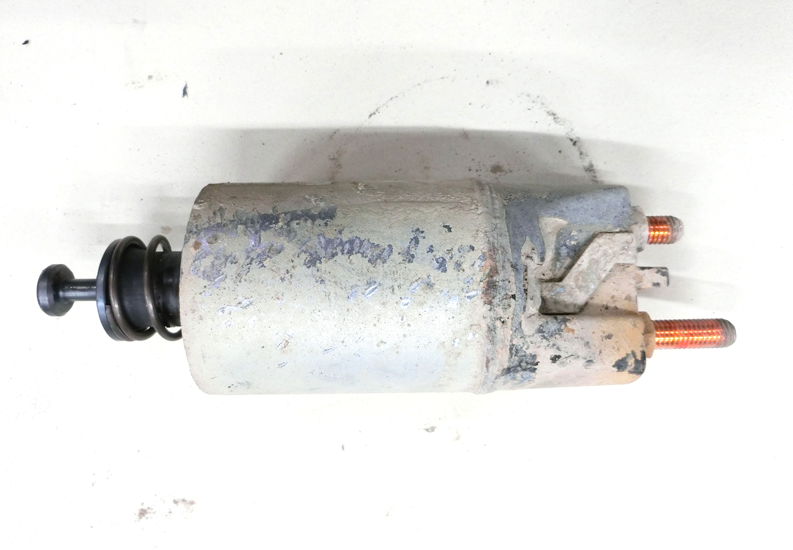

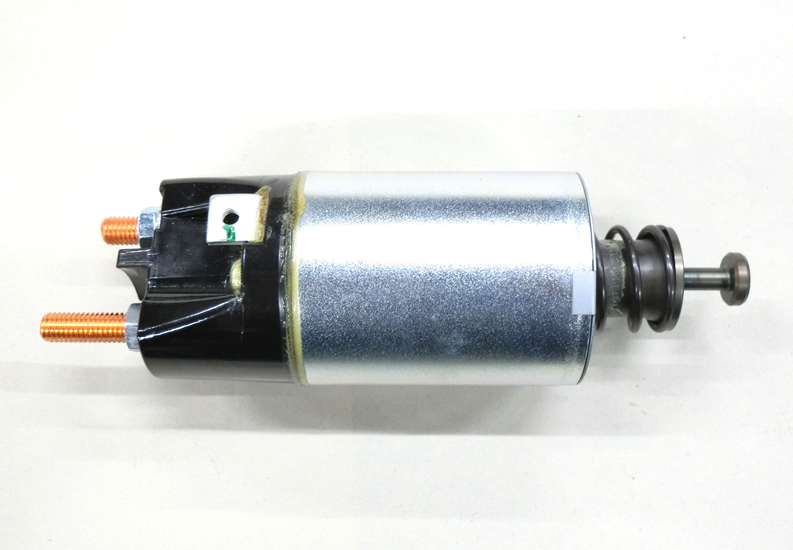

マグネットスイッチ比較
![マグネットスイッチ比較](images/re_m_13.png)
![マグネットスイッチ比較](images/re_m_14.png)

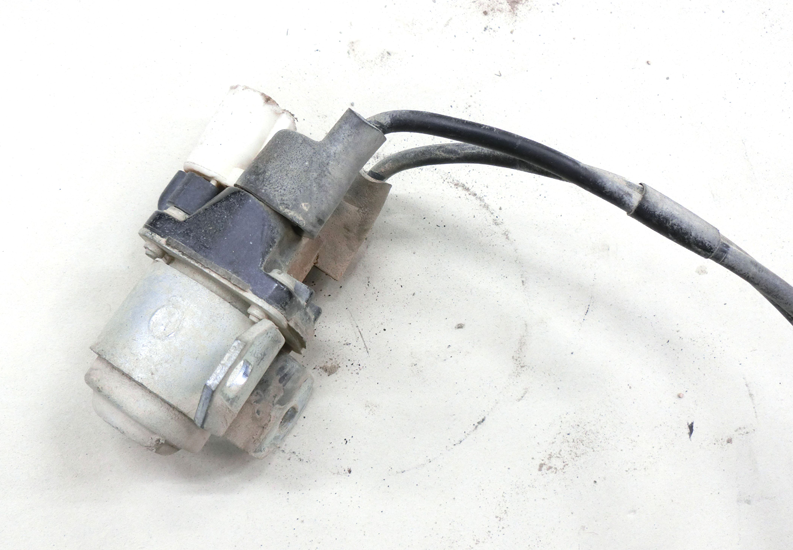

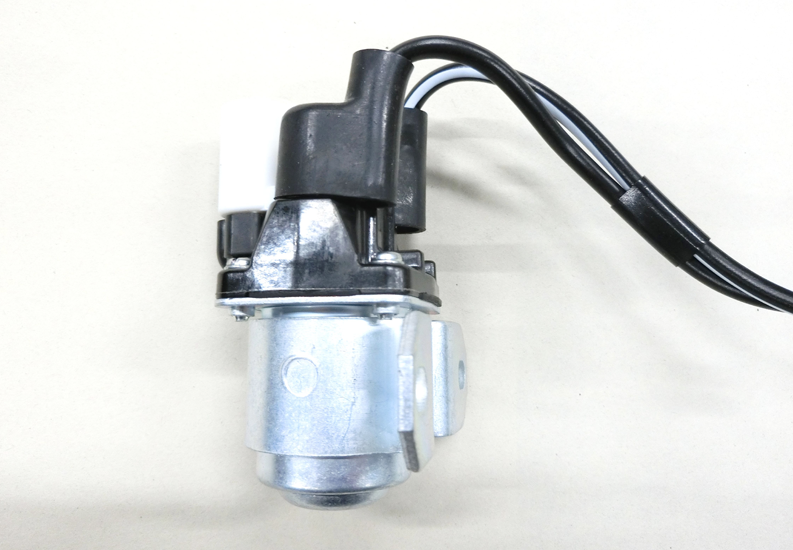

スターターリレー比較
![スターターリレー比較](images/re_m_15.png)
![スターターリレー比較](images/re_m_16.png)

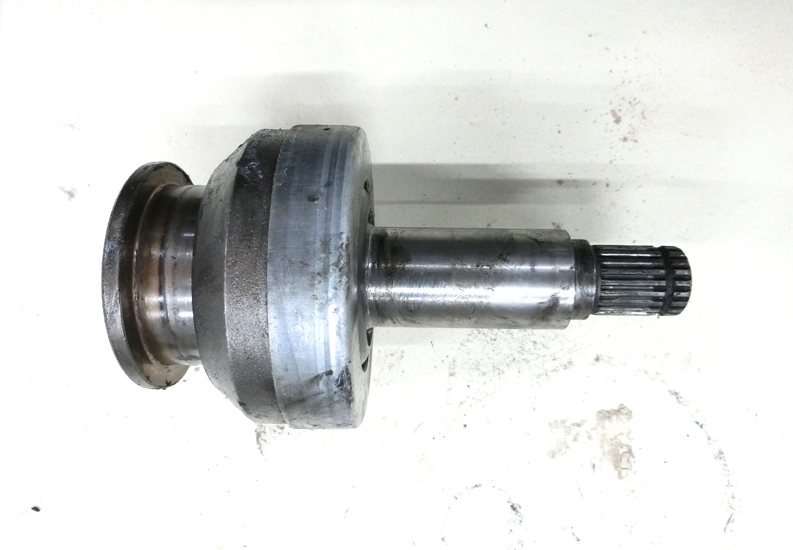

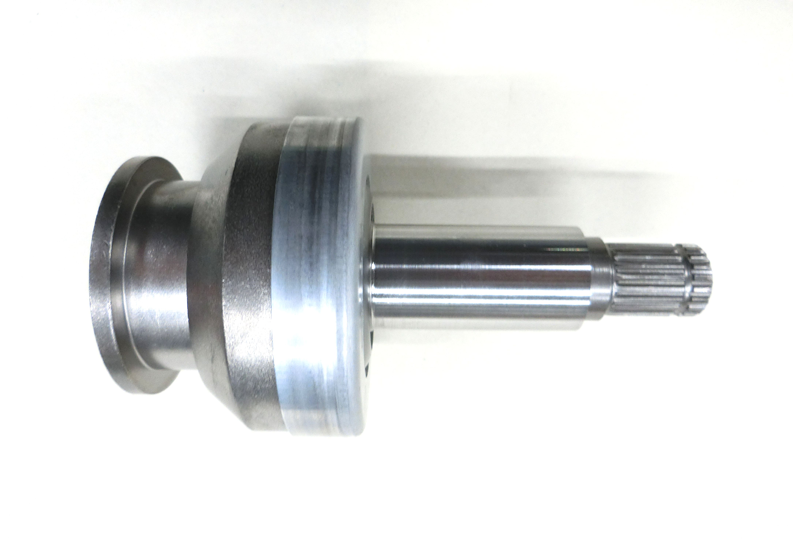

オーバーランニングクラッチ比較
![オーバーランニングクラッチ比較](images/re_m_17.png)
![オーバーランニングクラッチ比較](images/re_m_18.png)

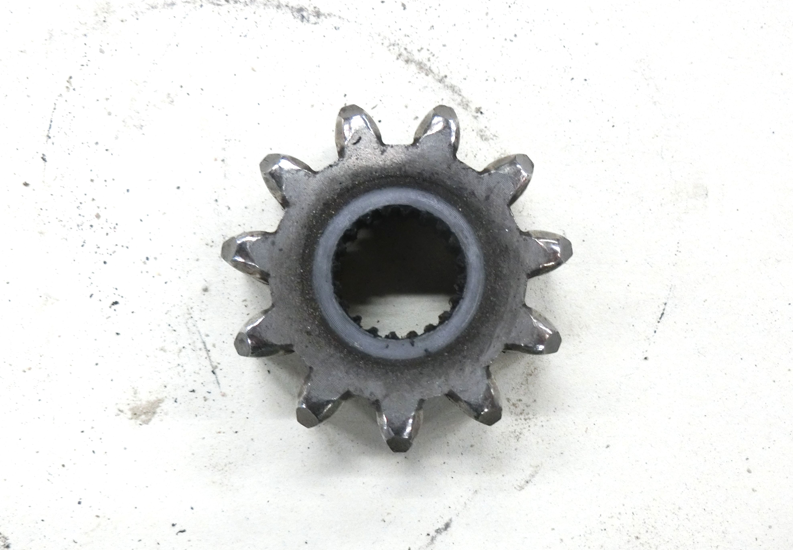

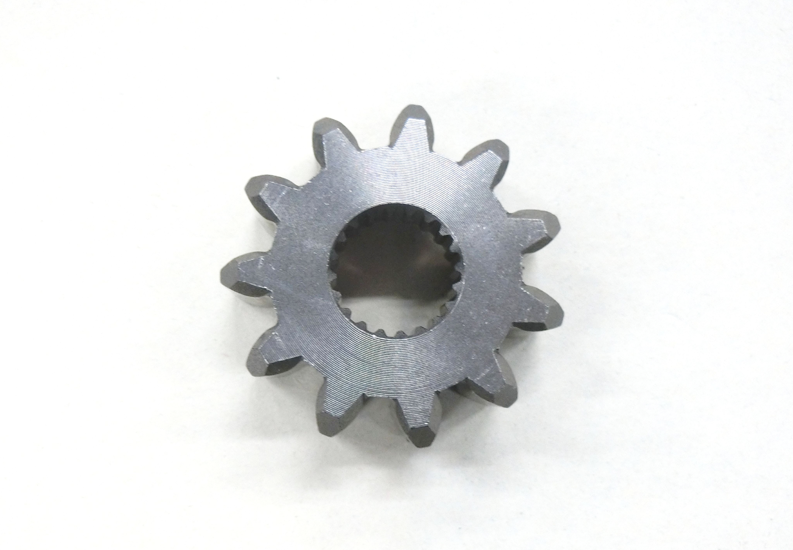

ピニオンギア比較
![ピニオンギア比較](images/re_m_19.png)
![ピニオンギア比較](images/re_m_20.png)
![](images/re_arr.png)

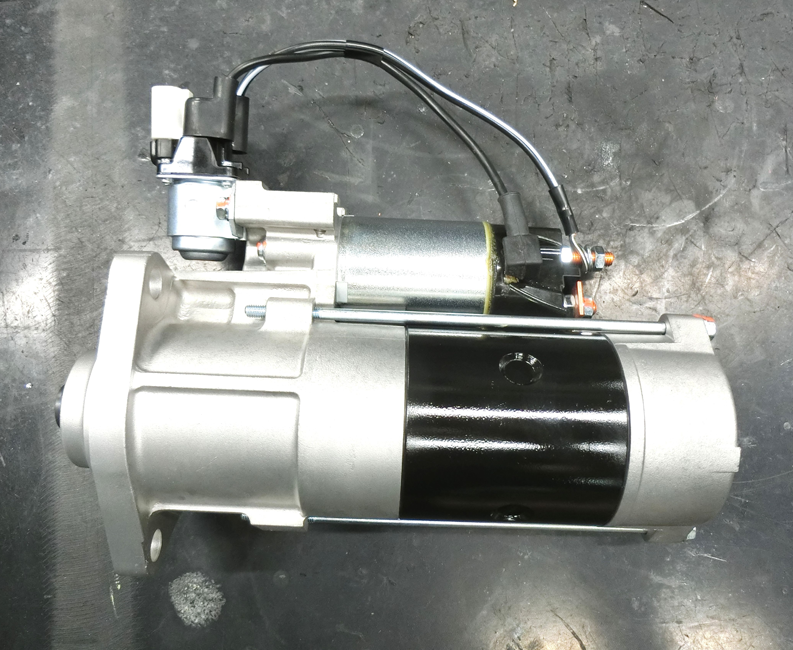

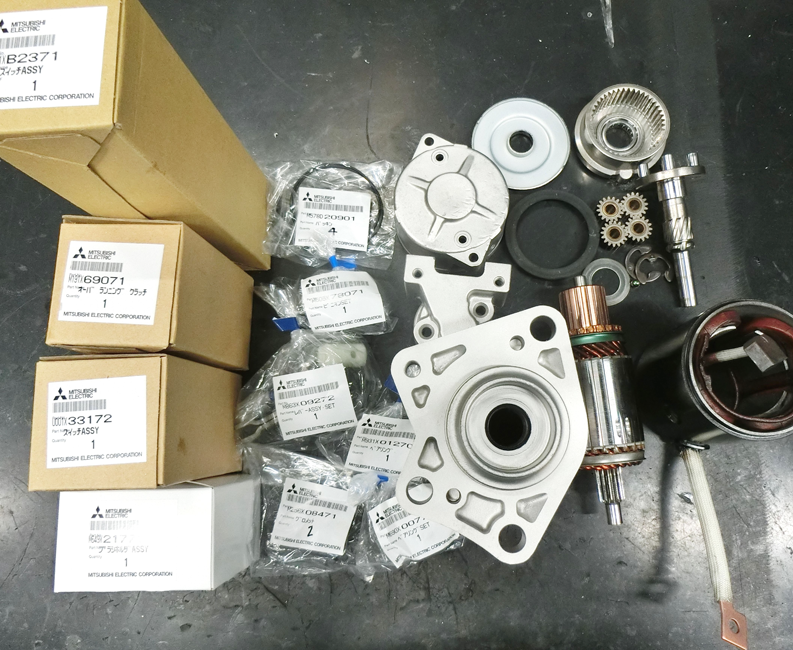

D 組み立て
![組み立て](images/re_m_21.png)
![組み立て](images/re_m_22.png)
![](images/re_arr.png)

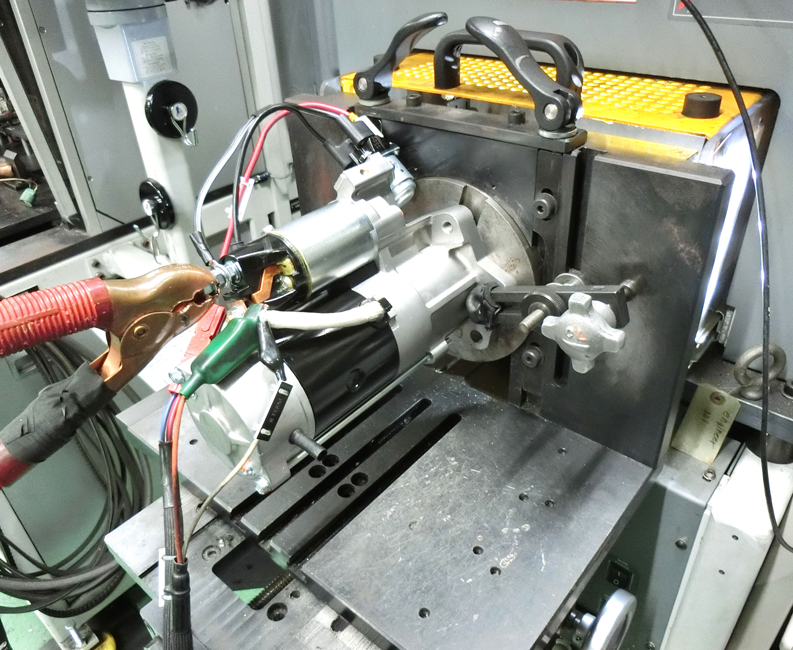

E 完成品テスト
フリーランとトルクテストを行います
![完成品テスト](images/re_m_23.png)
![](images/re_arr.png)

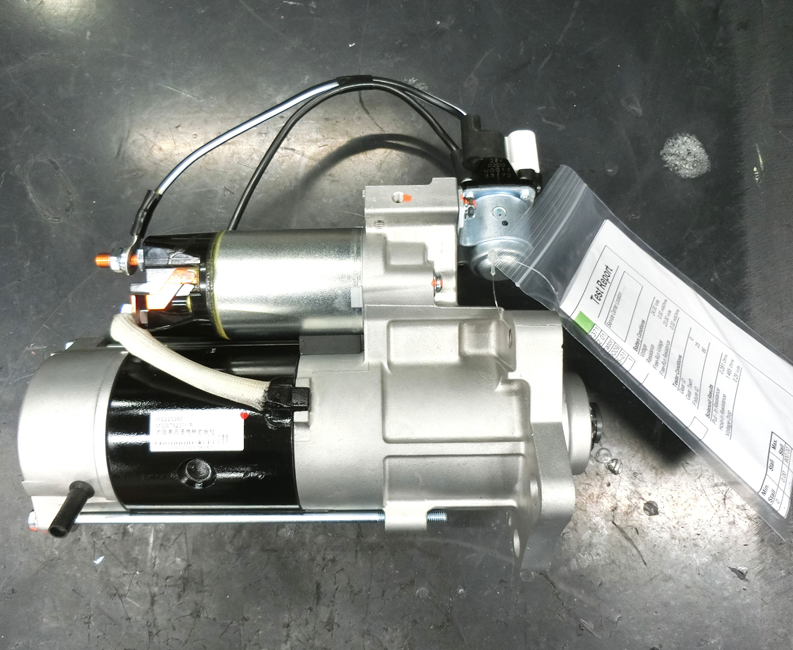

F 完成
テストレポートを添えて完成
![完成](images/re_m_24.png)
